Sistema de marco de aceiro arriostrado: por que os edificios altos se manteñen firmes?

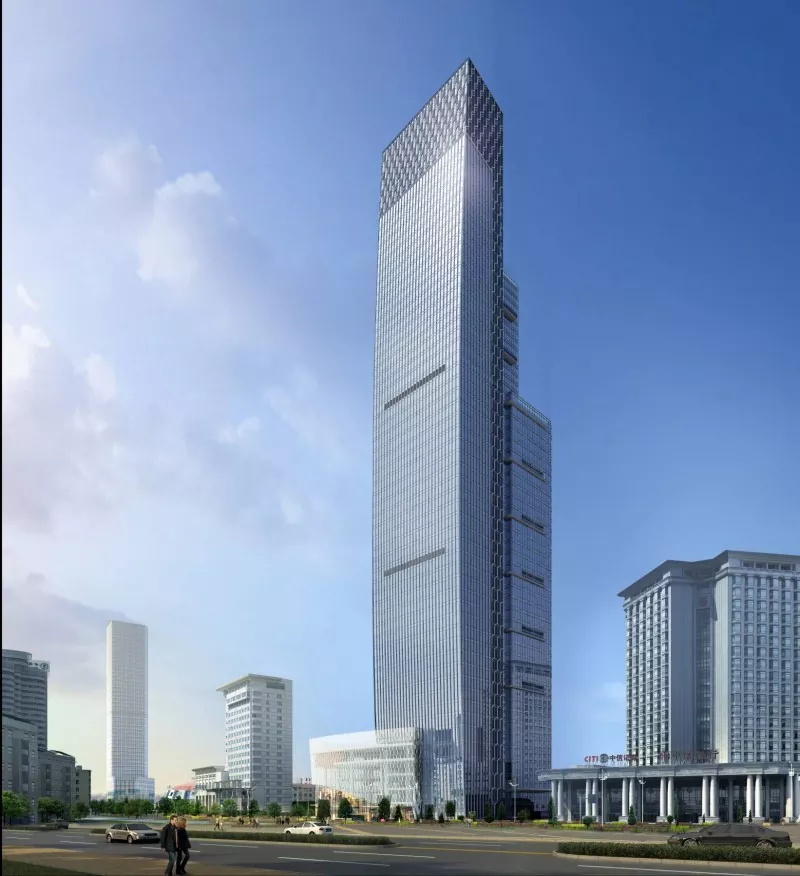

Impulsada pola escaseza de recursos terrestres modernos e as presións do crecemento da poboación, a construción vertical converteuse nunha tendencia inevitable na arquitectura contemporánea. Os rañaceos modernos elévanse no ceo e érguense altos. Que os mantén relativamente estables fronte á forte presión do vento na troposfera e que lles permite soportar terremotos con seguridade? Para responder a esta pregunta, imos ollar máis de cerca o bracedsistema de armazón de aceiro.

As estruturas tradicionais de marco puro presentan disposicións de chan flexibles e unha alta utilización do espazo. Non obstante, unha vez que a altura do edificio supere un determinado límite, aparecerá a súa deficiencia de rixidez estrutural lateral insuficiente. Existen dúas solucións principais para resolver este problema: ampliar as seccións transversais de vigas e columnas ou instalar sistemas de arriostramento. O primeiro levará a un forte aumento do consumo de aceiro, mentres que o segundo presume de unha rendibilidade superior. Polo tanto, os sistemas de armazón de aceiro arriostrados son a opción ideal para edificios de gran altura.

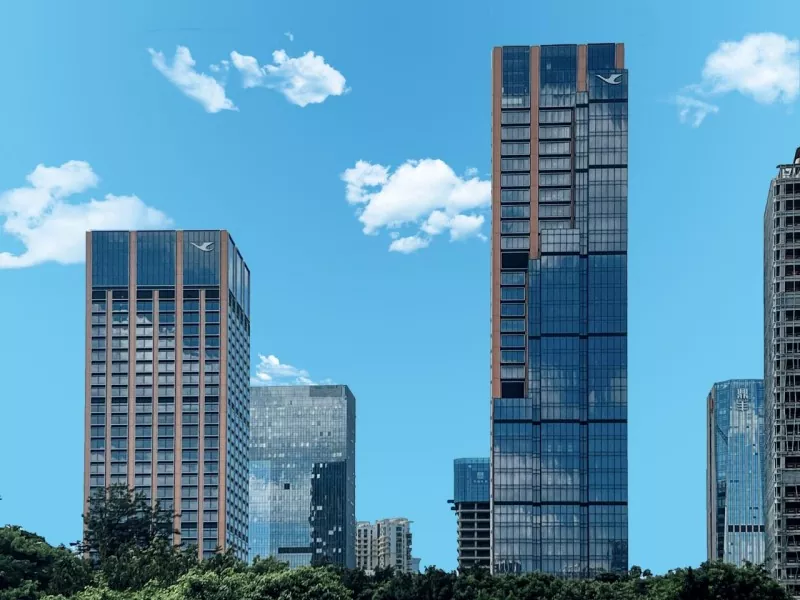

A lóxica fundamental do sistema de armazón de aceiro arriostrado reside na disposición racional dos elementos de arriostramento para formar un mecanismo de soporte de carga colaborativo: o marco de aceiro soporta cargas verticais mentres que os tirantes resisten forzas horizontais. Un edificio de oficinas en Xiamen adopta un sistema estrutural de tirantes concéntricos de armazón de aceiro. Na base do edificio instálanse tirantes de pandeo de carga (BRB) que aproveitan as vantaxes de ductilidade das estruturas de aceiro e mellora moito o rendemento sísmico da estrutura.

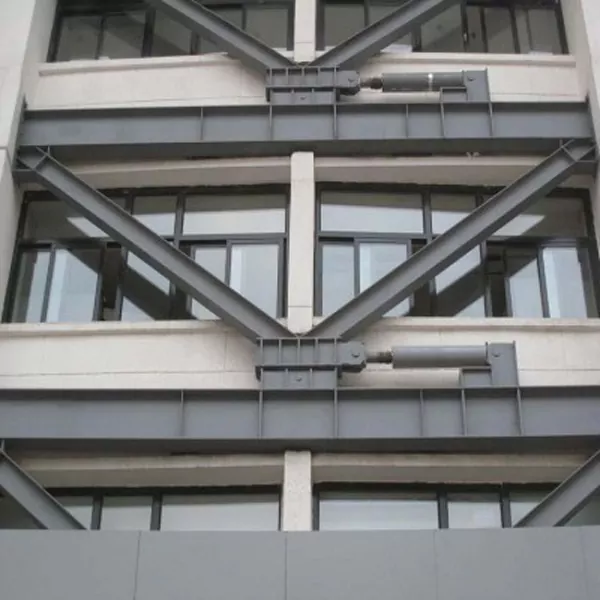

Hai tres tipos principais de refugallossistemas de armazón de aceiro. O marco de arriostramento concéntrico (CBF) é a configuración de arriostramento máis clásica, cuxa característica principal é que os eixes centroidais dos elementos de arriostramento se cruzan no centro das unións viga-columna. Posúe unha alta rixidez e pode controlar eficazmente o desprazamento horizontal. A distinción do marco de arriostramento excéntrico (EBF) do CBF reside na desviación dos seus eixes de arriostramento, o que lle permite combinar a alta rixidez dos tirantes concéntricos e o mérito de ductilidade dos cadros puros. Os marcos arriostrados que disipan a enerxía dependen de dispositivos de disipación e amortiguación de enerxía para formar un sistema ideal de resistencia á forza lateral.

En enxeñaría práctica, o cinturón con retención de pandeo (BRB) é a solución predominante e unha variante actualizada de cadros arriostrados concéntricamente. Elimina o problema de falla de pandeo dos tirantes concéntricos tradicionais baixo compresión e flexión. Compostos por unha placa de aceiro central, un tubo de retención exterior e un material de recheo non adherido, os BRB ceden baixo carga sen pandeo para disipar a enerxía, logrando a mesma capacidade de carga de tracción e compresión, así como un rendemento histerético rechoncho.

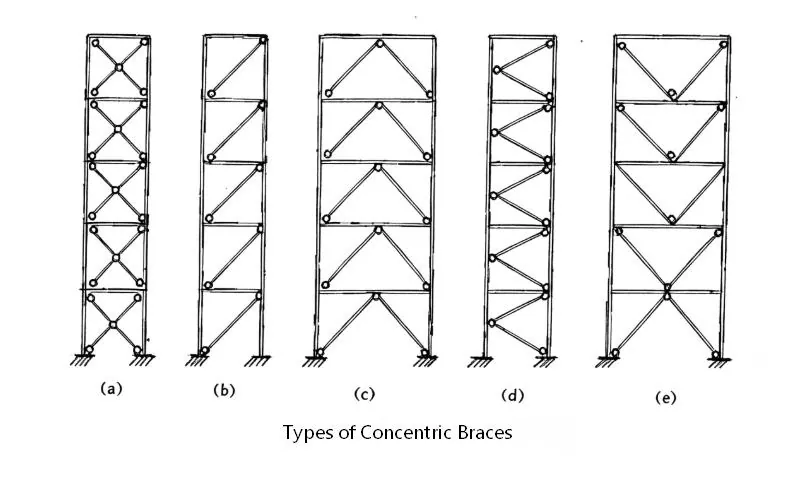

Ademais, CBF inclúe principalmente arriostramento diagonal, arriostramento Chevron (arriostramento en V invertido), arriostramento en V, arriostramento en X (arriostramento cruzado) e arriostramento K. EBF consiste principalmente en arriostramentos tipo D (tipo porta), tipo K, tipo V e tipo Y.

A forma específica de arriostradosistemas de armazón de aceiroseleccionarase en función dos requisitos sísmicos e da altura do edificio. En xeral, os tirantes concéntricos tradicionais presentan baixo custo e alta rixidez, os tirantes excéntricos ofrecen unha ductilidade favorable e unha forte capacidade de disipación de enerxía e os tirantes con pandeo limitado ofrecen un rendemento sísmico superior. Os sistemas de armazón de aceiro arriostrados permiten que os edificios altos e superaltos resistan ventos fortes e terremotos, e tamén proporcionan solucións estruturais fiables para o desenvolvemento urbano vertical. Con 21 anos de ampla experiencia, EHSS é un fabricante profesional especializado na fabricación e instalación de compoñentes estruturais de aceiro. Permanece atento a EHSS para obter máis información técnica profesional sobre estruturas de aceiro.
