Guía completa de compoñentes estruturais de aceiro: membros secundarios e detalles de conexión

O número anterior ilustrou os detalles e os debuxos de disposición dos elementos de soporte de carga primarios e dos elementos de arriostramento e estabilidade entreestrutural de aceirocompoñentes. Esta sesión continúa coa introdución de compoñentes secundarios e anexos, así como conexións e accesorios estruturais. A continuación móstranse as descricións de posicións de trazado típicas e listas completas de cada compoñente en edificios de aceiro.

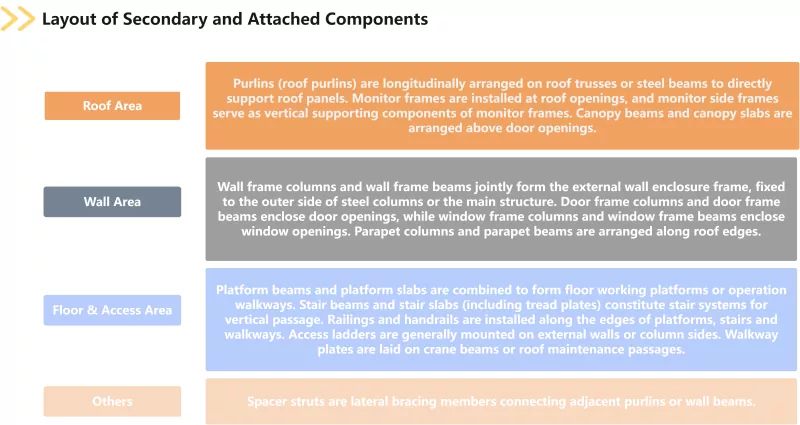

Os compoñentes secundarios e anexos inclúen correas, columnas de marco de parede, vigas de marco de parede, marcos de monitor, marcos laterais de monitor, vigas de escaleiras, lousas de escaleiras, vigas de plataforma, lousas de plataforma, varandas, pasamáns, escaleiras de acceso, placas de pasarela e puntais espaciadores, columnas de marco de portas, vigas de marco de portas, columnas de marco de fiestras, vigas de marco de fiestras e vigas de columnas para fiestras vigas de parapeto. As correas están subdivididas en correas de tellado e en correas de parede, mentres que as lousas de escaleiras cobren placas de rodadura. Ao realizar funcións do edificio como cerramento, paso, iluminación e ventilación, os compoñentes secundarios e anexos transmiten cargas de vento, cargas de neve e outras cargas á estrutura principal. Son pezas indispensables que garanten a integridade e as funcións de servizo dos edificios de aceiro.

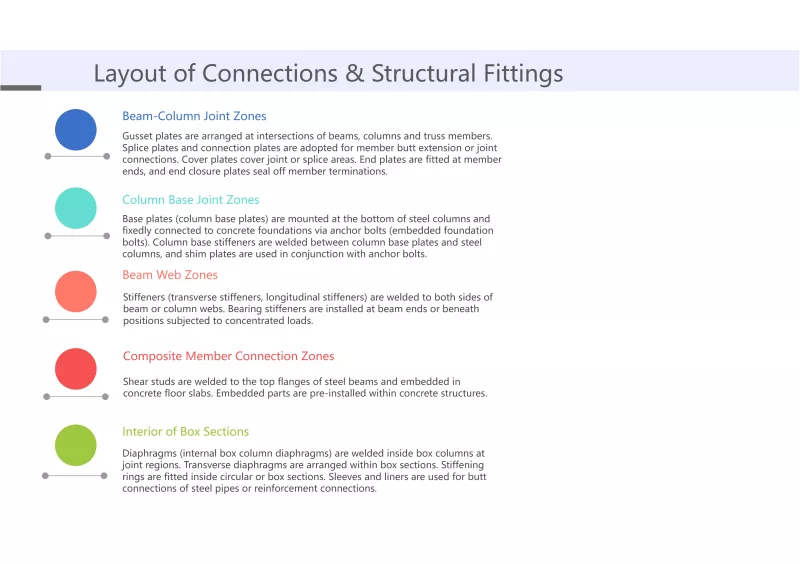

As conexións e os accesorios estruturais consisten en placas de refuerzo, rixidez, refuerzos de rodamentos, placas de cuña, placas de conexión, placas de empalme, placas de cuberta, placas de peche de extremo, placas de extremo, placas de base, reforzos de base de columna, parafusos de ancoraxe de columna, parafusos de alta resistencia, parafusos comúns, espárragos de cizalla, parafusos, pezas encaixadas, reforzos, reforzos diafragmas e diafragmas transversais. Os ríxidos divídense en ríxidos transversais e ríxidos lonxitudinais; as placas de base inclúen placas de base de columnas; os parafusos de ancoraxe da columna tamén se coñecen como parafusos de cimentación incorporados; os espárragos de corte tamén se denominan conectores de espárragos; os diafragmas cobren os diafragmas internos para as columnas de caixa. Como categoría vital deestrutura de aceiroos compoñentes, as conexións e os accesorios estruturais determinan directamente se todos os membros de soporte de carga poden traballar en coordinación de forma eficaz e se o camiño de transferencia de carga é continuo e fiable.

Ata o momento, clasificáronse as catro grandes categorías de compoñentes estruturais de aceiro clasificados segundo a composición estrutural. Todos os compoñentes anteriores están debuxados en planos de construción de edificios de aceiro, incluídos na análise da forza nos informes de cálculo estrutural, e conservados permanentemente nas estruturas rematadas. A combinación de compoñentes varía segundo os diferentes tipos de proxecto. A correcta comprensión do posicionamento funcional e da lóxica de disposición de cada tipo de compoñente é un requisito previo para compilar facturas de cantidades precisas e determinar razoablemente os prezos unitarios completos, así como a base para garantir que a intención de deseño das estruturas de aceiro se poida transformar en edificios físicos seguros e fiables.
