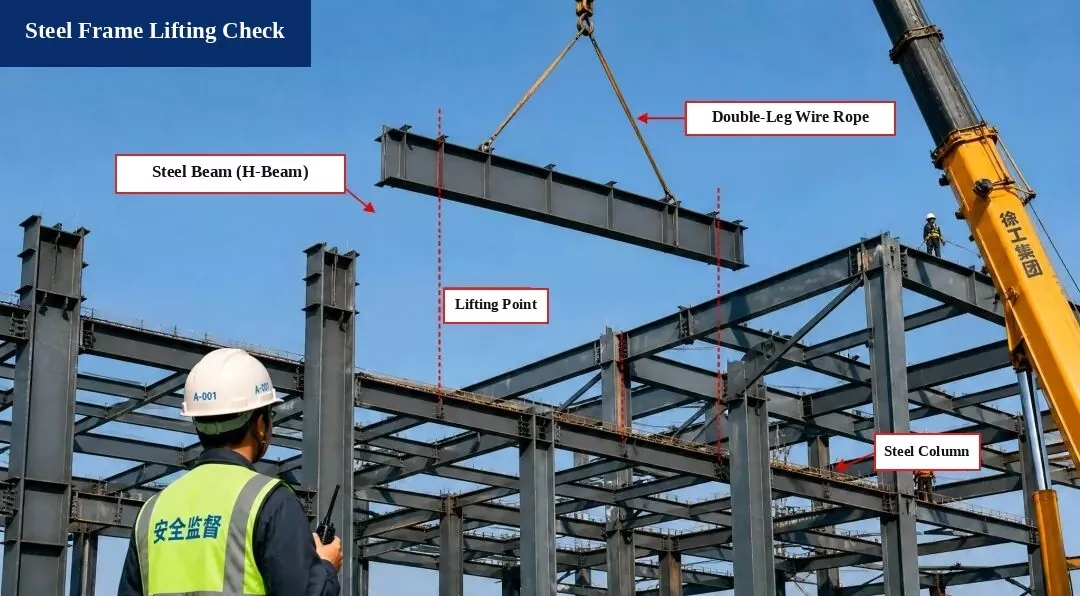

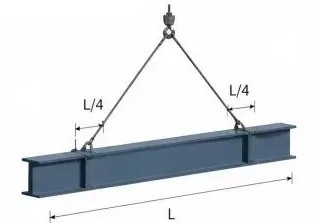

I. Diagrama de elevación
Membro:Viga de aceiro H500×200×10×16, lonxitude L = 12,0 m
Puntos de elevación:Establecido en L/4 desde cada extremo da viga
Ángulo de eslinga:α ≈ 60°

Etiquetas de fotos extraídas:Parte levantada: viga de aceiro (viga en H) | Eslinga de elevación: eslinga de cable de dobre pata | Posición do punto de elevación | Columna de marco de aceiro | Supervisor de Seguridade (Casco A-001) | Guindastre: XCMG Group
Membro:Viga de aceiro H500×200×10×16, lonxitude L = 12,0 m
Puntos de elevación:Establecido en L/4 desde cada extremo da viga
Ángulo de eslinga:α ≈ 60°
1. Peso propio do feixe:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN
2. Factor de carga dinámica:Toma 1.1
3. Peso das eslingas:Ignorado (despreciable)
4. Carga de elevación total:
P = G × 1,1 = 219,9 kN
5. Tensión da eslinga (carga equilibrada):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN
1. Tipo de eslinga:Cable de aceiro φ20, carga de rotura Fb = 360 kN
2. Factor de seguridade (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25
Cumpre os requisitos estándar!
Comprobar conclusión:
A operación de elevación é segura e cumpre os requisitos do código.
• Código para a construción de estruturas de aceiro (GB 50755-2012)
• Código Técnico de Seguridade de Elevación e Izado na Construción (JGJ 276-2012)
1. Comprobe a viga de aceiro, os cables de arame e as ferramentas de elevación antes de levantar para asegurarse de que son seguras e fiables.
2. Asigne unha persoa dedicada para dirixir o proceso de levantamento. Ninguén pode estar baixo a viga elevada.
3. Deter o traballo de elevación inmediatamente cando a velocidade do vento alcance o nivel 6 ou superior.

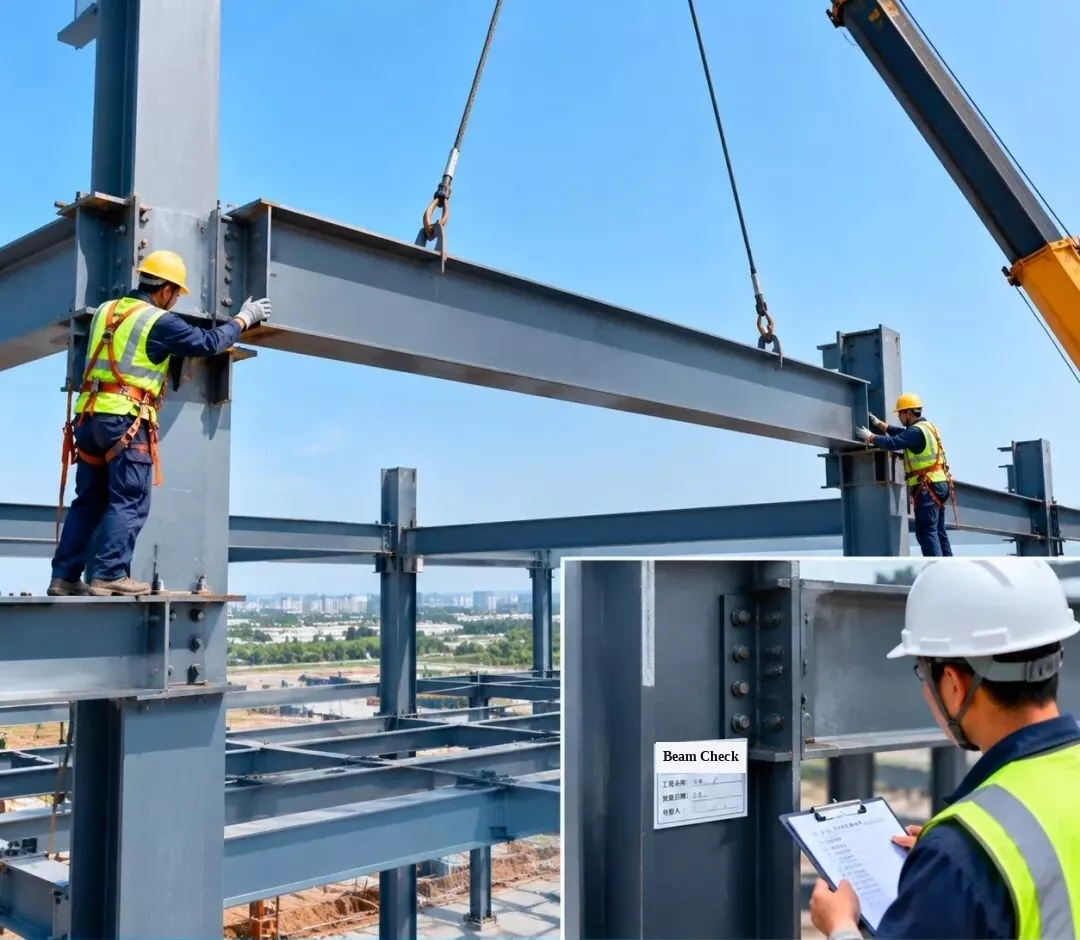

Levante a viga de aceiro na súa posición prevista e, a continuación, inspeccione e aprobe as xuntas de conexión para asegurarse de que a calidade da instalación cumpre os requisitos de deseño.
[Inserir etiqueta na columna: Inspección da instalación de vigas de aceiro | Nome do proxecto: Obradoiro #1 | Data de inspección | inspector]

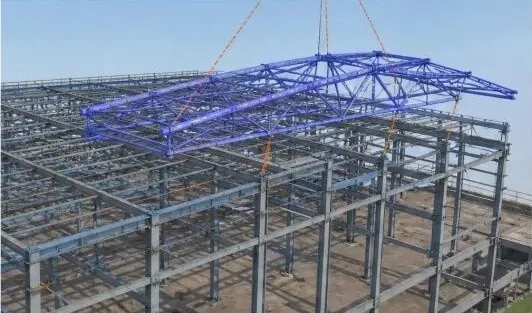

1. Simulación BIM 3D:Simula a instalación de cerchas de aceiro para mellorar o plan de elevación e a orde de instalación.

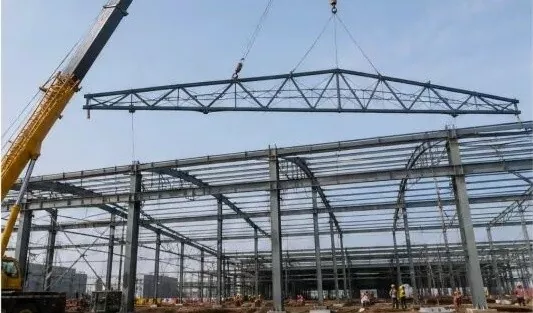

2. Elevación de cerchas do tellado:Use un camión grúa para levantar a cercha e colócaa lentamente na súa posición mantendo equilibrada.

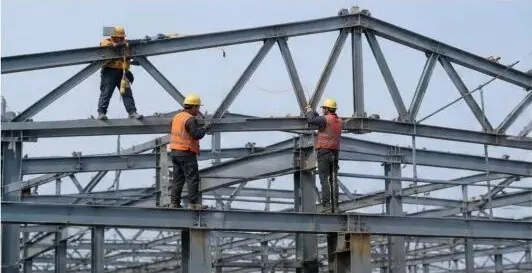

3. Posicionamento e fixación temporal:Despois de que a cercha do teito estea no seu lugar, fíxaa temporalmente e axuste a súa posición e altura (elevación).
4. Conexión de parafuso de alta resistencia:Aperte os parafusos de alta resistencia segundo as regras de deseño para garantir unha conexión forte.

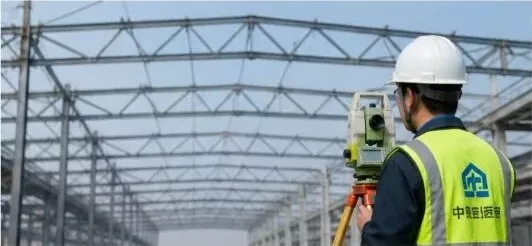

5. Inspección da instalación:Comprobe a altura da cercha, a luz, a flexión (deflexión) e o aliñamento vertical para asegurarse de que cumpren o código.

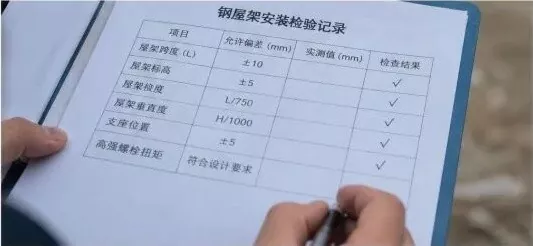

6. Rexistro de inspección:Despois de pasar a inspección, complete o formulario de rexistro e pase ao seguinte paso de construción.| Elemento de inspección | Erro permitido (mm) | Valor medido (mm) | Comprobar o resultado |
|---|---|---|---|
| Envergadura (L) | ± 10 | — | √ (Aprobado) |
| Altura da cercha (elevación) | ± 5 | — | √ (Aprobado) |
| Dobrado de truss (flexión) | L/750 | — | √ (Aprobado) |
| Aliñación vertical de truss | H/1000 | — | √ (Aprobado) |
| Posto de apoio | ± 5 | — | √ (Aprobado) |
| Torque de parafuso de alta resistencia | Cumpre os requisitos de deseño | — | √ (Aprobado) |

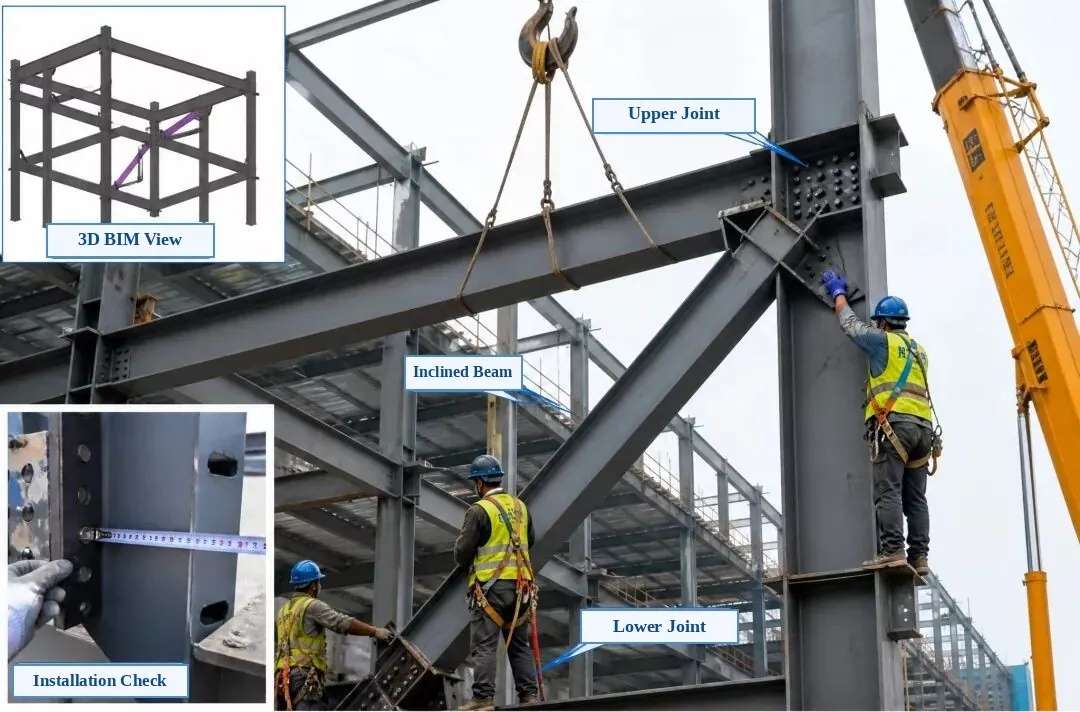

Etiquetas de fotos extraídas:Inserción superior esquerda: Vista BIM 3D | Inserción inferior esquerda: comprobación da instalación | Foto principal: unión de conexión superior, viga de aceiro inclinada (tirante diagonal), unión de conexión inferior

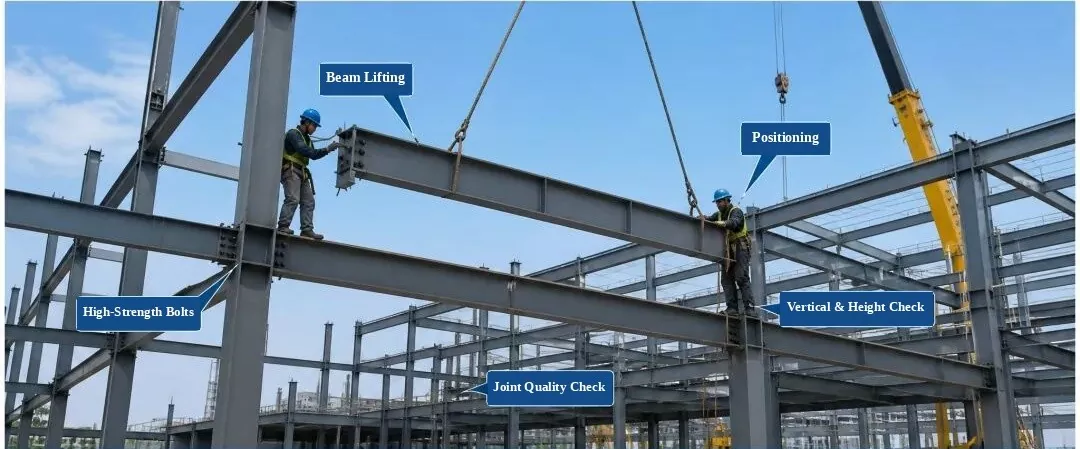

1. Comprobación previa á instalación:Comprobe o número de peza, o tamaño, as posicións dos buratos dos parafusos e a dirección da placa de conexión. Asegúrese de que as superficies de contacto estean planas, limpas e libres de rebabas ou aceite.
2. Levantamento e posicionamento:Use dous puntos de elevación para levantar lentamente a viga inclinada no seu lugar. Fíxao temporalmente e asegúrate de que as xuntas superior e inferior se alineen con precisión coa columna e a viga de aceiro.
3. Aliñación e axuste:Axuste a posición da liña central, a altura e o aliñamento vertical da viga inclinada para cumprir os requisitos de deseño. Completa a conexión permanente despois do aliñamento.

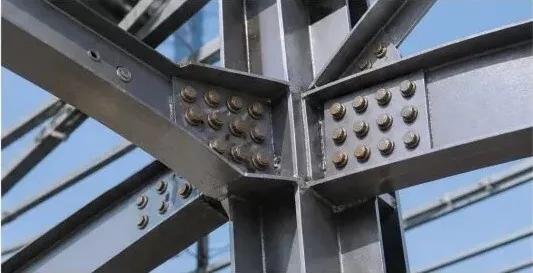

4. Método de conexión:Conectar con parafusos de alta resistencia. Apriéteos uniformemente dende o centro cara a fóra cara a ambos os dous lados segundo o requira o deseño e marque cada parafuso despois da inspección final de aperte.
5. Inspección da instalación:Comprobe a posición da liña central, a altura, o aliñamento vertical, o axuste do contacto da placa e a calidade do aperte dos parafusos. Todo debe cumprir o Código de Aceptación da Calidade Construtiva de Estruturas de Aceiro (GB 50205).

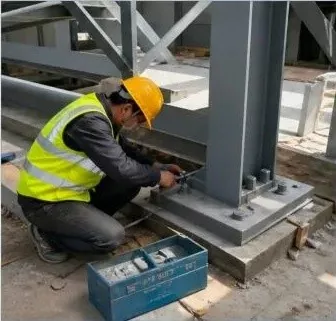

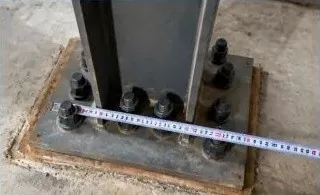

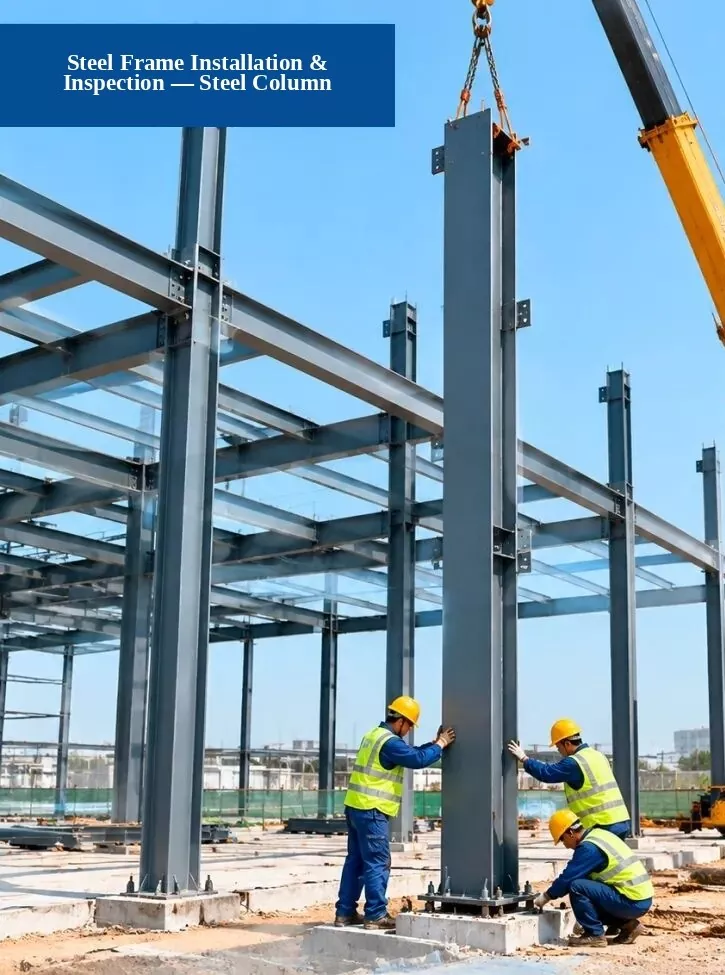

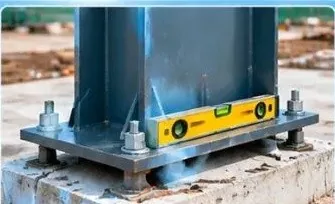

1. Verificación da fundación:Comprobe se as posicións dos parafusos de ancoraxe, a altura da cimentación e as dimensións da cimentación cumpren os requisitos de deseño.

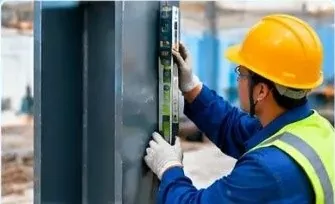

2. Comprobación do aliñamento vertical:Use unha estación total, unha plomada láser ou un nivel de regla para comprobar o que está recta (vertical) a columna de aceiro.

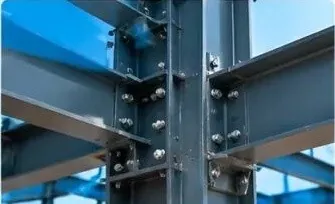

3. Verificación da calidade da conexión:Comprobe se os parafusos, soldaduras e placas de conexión de alta resistencia cumpren os requisitos estándar.

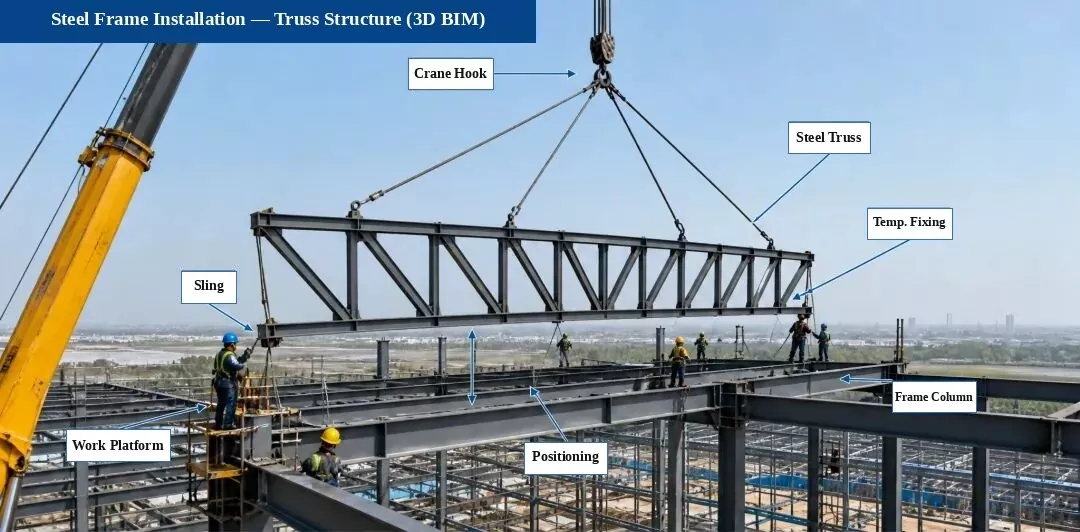

Etiquetas de fotos extraídas:Gancho de guindastre | Estrutura de truss de aceiro | Fixación temporal | Eslinga de elevación | Plataforma de Alto Traballo | Colocar na Posición | Columna de marco de aceiro
Fluxo do proceso de instalación:Levantamento e marcado → Verificación de soporte → Levante e lugar → Fixación temporal → Aliñación e axuste → Conexión de parafuso de alta resistencia → Soldadura (se é necesario)
Puntos clave de instalación:
Comprobe as posicións e alturas dos parafusos de apoio, as placas de cuñas e as pezas incorporadas para asegurarse de que cumpren os requisitos de deseño.

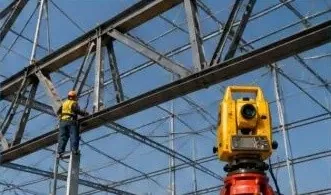

Use unha estación total para medir a liña central, a altura e a flexión da cercha e faga axustes de aliñación.

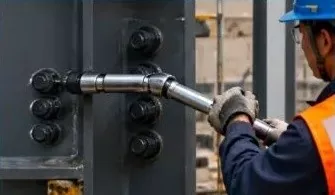

Comprobe o número, o tamaño e o par de torsión dos parafusos de alta resistencia e volva probalos segundo o requira o código.
Nota:A estrutura de celosía neste proxecto está montada previamente na fábrica e levántase en seccións no lugar para garantir unha instalación precisa, calidade e seguridade.

1. Comprobación de pezas entrantes:Comprobe a calidade do material, o tamaño, o estado da superficie e a rectitud. Instale só despois de pasar a inspección.
2. Control do proceso:Controla a posición das pezas, a altura, o aliñamento vertical e o aperte dos parafusos durante a instalación.
3. Elementos de inspección:Posición da liña central, altura, aliñación vertical, planitude da superficie e calidade da conexión do parafuso.
4. Estándar de calidade:Debe cumprir o Código de aceptación da calidade da construción de estruturas de aceiro (GB 50205-2020).

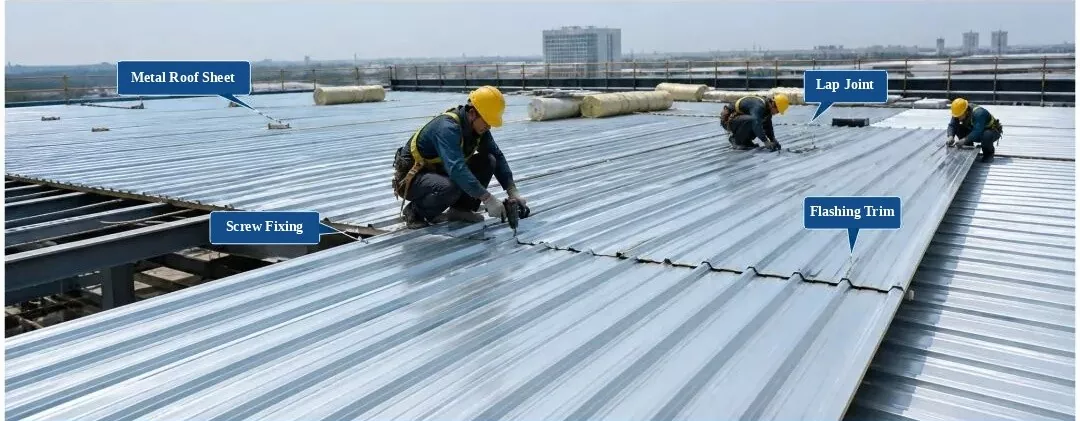

1. Comprobación do material:Comprobe o perfil do panel, o grosor, o revestimento e a cor. Use só despois de pasar a inspección.
2. Regras de instalación:Superpoña os paneis correctamente e fíxaos firmemente. Manteña a separación dos parafusos dentro dos límites estándar, sen parafusos que falten nin se colocan mal.
3. Elementos de inspección:Planitud do tellado, ancho de solapamento, separación dos puntos de suxeición e detalles de impermeabilización.
4. Estándar de calidade:Debe cumprir o Código Técnico de Enxeñaría de Cubertas Metálicas (GB 50345-2012).

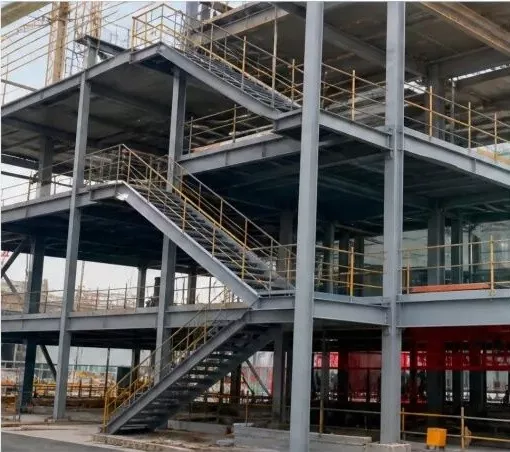

1. Escaleiras e pasamáns de aceiro rematados (Foto do sitio)

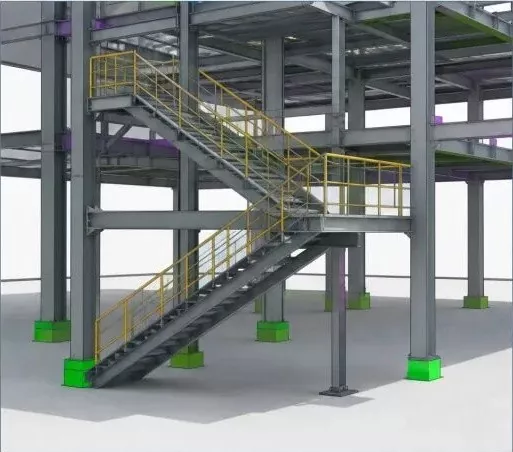

2. Modelo BIM 3D (escaleiras e pasamáns de aceiro)
3. Instalación de escaleiras de aceiro (traballo en obra)

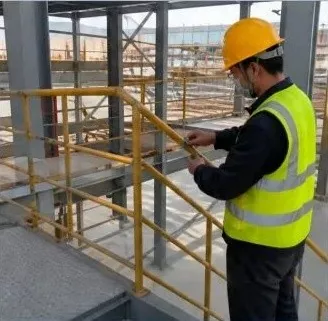

4. Instalación de pasamáns (traballo en obra)

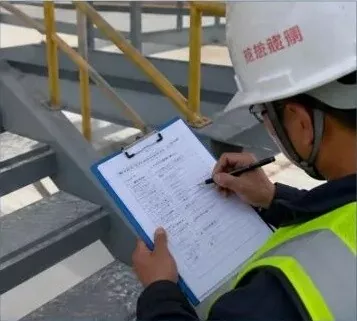

5. Inspección de calidade da instalación (verificación do lugar)

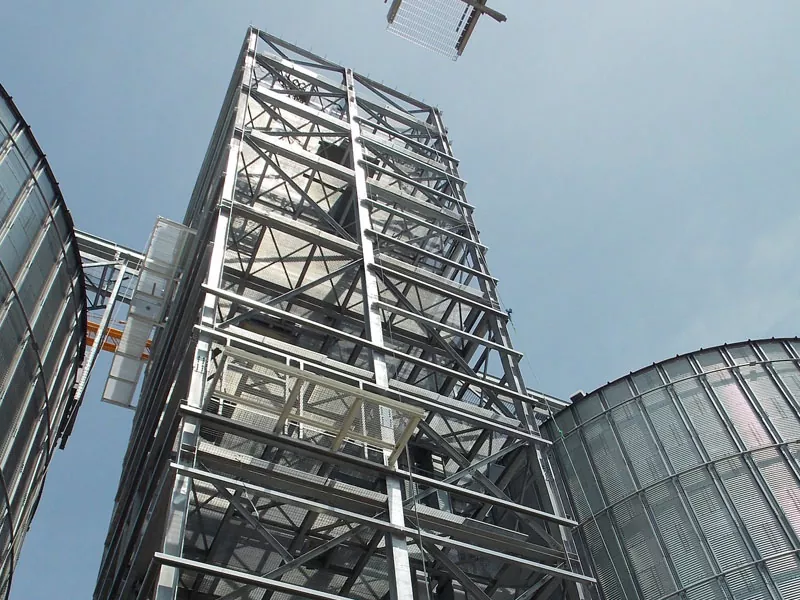

Estrutura de aceiroesson amplamente utilizados no mercado da construción actual para construír marcos de edificios, e converteranse na principal opción para as estruturas de construción primaria no futuro. As estruturas de aceiro teñen moitas subcategorías, tipos de estruturas e tipos de compoñentes. Segundo o sistema estrutural, divídense en catro tipos principais: marcos de portal, cuadrículas espaciais, cerchas e estruturas de marco.
