Montaxe de estrutura de aceiro no lugar + Fluxo de traballo de construción de elevación integral + Consideracións clave

Introdución:Enconstrución de estrutura de aceiro, "ensamblaxe de terra + elevación integral de guindastre pesado" (ensamblar a estrutura completamente no chan e erguela ata a súa posición como unha única unidade mediante grúas pesadas) é un dos métodos de construción máis rendibles, seguros e controlados de calidade dispoñibles na actualidade.

En comparación coa "montaxe solta a gran altitude" (ensamblando compoñentes peza por peza no aire), este método reduce significativamente o traballo perigoso en altura, reduce os índices de defectos de soldadura e controla eficazmente a deformación estrutural. Non obstante, require unha estrita preparación do terreo, unha configuración de cadros de montaxe de alta precisión, cálculos rigorosos de enxeñería de elevación e unha sinalización e mando impecable no lugar.

A continuación móstrase unha guía técnica completa e estandarizada paraestrutura de aceiro in situmontaxe e izado integral: estruturados con fluxos de traballo claros e requisitos técnicos prácticos e sinxelos para facilitar a súa consulta.

I. Visión xeral do núcleo do método de construción

Lóxica do fluxo de traballo de construción: prefabricación en fábrica de compoñentes de aceiro en seccións → Montaxe no terreo en plantillas → Corrección de soldadura, inspección de soldaduras (NDT) e retoque de pintura → Izado integral dunha peza en posición → Fixación e aliñación estrutural.

Vantaxes clave

•  Traballo no chan ao longo: as operacións principais realízanse no chan, o que reduce drasticamente os riscos de caídas e os riscos a gran altitude.

•  Calidade controlable: a montaxe, a soldadura e o aliñamento realízanse nun ambiente de chan estable e accesible, o que garante unha precisión e calidade de construción superiores.

•  Alta eficiencia de construción: a soldadura e os parafusos a gran altitude redúcense ao mínimo, o que acelera significativamente o progreso da construción.

Limitacións

•  Requírese unha gran área de montaxe: require unha superficie de chan ampla, nivelada e ben compactada para a montaxe no lugar.

•  Equipo pesado e verificacións estritas: require grúas de elevación de gran tonelaxe e cálculos de enxeñería estritos para as condicións de elevación e a capacidade de carga do chan.

Escenarios aplicables

Construción de estrutura de aceiro aberto, como cerchas de aceiro de gran luz, módulos de aceiro para tellados, armazóns de aceiro de varios tramos e conxuntos de vigas de guindastre de alta resistencia.

II. Fluxo de traballo de construción estandarizado completo

Fluxo do proceso estándar: Preparación da construción → Nivelación e compactación do sitio → Configuración e aceptación de plantillas de montaxe → Recepción e reinspección de compoñentes → Montaxe do solo → Traballos de soldadura → Probas de soldadura (NDT) e retoque de pintura anticorrosiva → Configuración de tacos de elevación e aparellos → Proba de elevación de proba → Axuste de tempo e fixación de posicións formais → Recomprobación de eixes e elevación da cuadrícula → Conexión permanente e fixación → Eliminación de aparellos → Aceptación do proxecto → Desmontaxe da plantilla de montaxe

1. Preparación da construción na fase inicial (paso máis crítico)

Se a preparación preliminar é inadecuada, problemas como a deformación estrutural, o envorco ou os erros dimensionais poden ocorrer facilmente durante a montaxe e o levantamento. Concéntrase estrictamente nestas 4 tarefas fundamentais:

•  Planificar primeiro: prepara un esquema de elevación dedicado. Para operacións de alto risco e supercríticas, é obrigatoria a revisión de expertos e a aprobación formal. Completa os cálculos de enxeñería detallados para as condicións de funcionamento do guindastre, a tensión dos membros, a capacidade de carga do chan e as cargas do punto de elevación.

•  Verificación de materiais e documentos: inspecciona os certificados de conformidade da fábrica, os informes de probas de fábrica (MTR), os rexistros de probas non destrutivas (NDT) de fábrica e as follas de verificación dimensional. Evitar estrictamente que os compoñentes non conformes entren no lugar de traballo.

•  Planificación do deseño do sitio: designe claramente zonas separadas para o almacenamento de compoñentes, o traballo de montaxe no terreo e o desprazamento da grúa/colocación dos estabilizadores. Para cimentacións de solo brando, escave e substitúa por recheo sólido, compacte e pavimente/endurece o terreo con antelación.

•  Información sobre a seguridade do persoal: os soldadores, os operadores de guindastre, os sinalizadores e os aparellos deben posuír certificados de cualificación válidos. Realizar unha minuciosa información técnica e de seguridade para todos os traballadores, aclarando as responsabilidades individuais e as prohibicións de seguridade.

2. Configuración e aceptación da plantilla de montaxe

A plantilla de montaxe (marco de soporte do chan) é esencial para a precisión da montaxe. A montaxe casual ou os cadros improvisados ​​deficientes están terminantemente prohibidos.

•  Utiliza aceiro estrutural estándar: fabrique plantillas utilizando seccións de aceiro estándar nacionais para garantir unha rixidez e estabilidade adecuadas, evitando asentamentos do chan, deflexión estrutural ou tremor despois da carga.

•  Disposición e posicionamento precisos: traza con precisión as liñas guía; controlar estrictamente os eixes da cuadrícula, a elevación e a nivelación. Para compoñentes de gran envergadura, constrúe o precamber (unha curva ascendente intencionada) segundo as especificacións de deseño para contrarrestar a caída futura baixo cargas de servizo.

•  Inspección e pechazo dedicados: debe realizarse unha inspección especializada ao finalizar a configuración da plantilla. Rexistra e arquiva todas as medidas dimensionais, de elevación e de planitude. A plantilla só se pode usar despois da firma formal

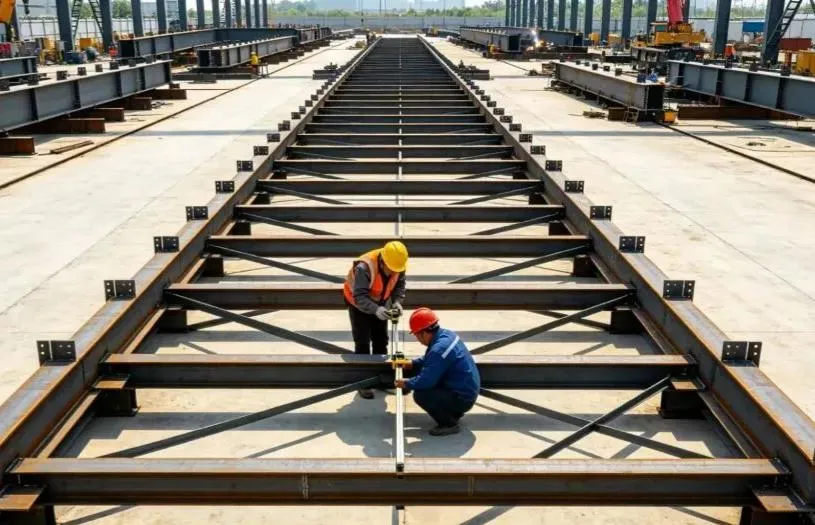

3. Entrega de compoñentes e montaxe terrestre

A montaxe do chan é o proceso clave para controlar a calidade estrutural xeral. O control preciso é esencial:

•  Inspección de compoñentes de entrada: inspecciona cada compoñente ao chegar para ver a súa aparencia, a deformación do envío, os revestimentos protectores e o aliñamento dos buratos dos parafusos. Endereitar e corrixir as pequenas deformacións antes da montaxe.

•  Posicionamento e axuste da plantilla: despois de asentar os compoñentes na plantilla, utiliza gatos hidráulicos e cables de sujeción para axustar e controlar estrictamente a luz, as liñas de eixes, a elevación, a separación da raíz (o espazo de axuste das xuntas) e o aliñamento vertical.

•  Soldadura por puntos por parte de soldadores certificados: os soldadores certificados deben realizar soldaduras por puntos (soldaduras de retención temporal). A lonxitude da soldadura de punto e o tamaño da pata do filete deben cumprir as normas técnicas, evitando porosidade, fendas e outros defectos de soldadura.

•  Soldadura simétrica e alivio de tensións: a soldadura formal debe seguir estrictamente os principios de "soldadura simétrica" ​​e "soldadura de retroceso" (soldadura en segmentos curtos alternantes) para liberar uniformemente a tensión térmica e minimizar a deformación. Para placas de aceiro grosas, implemente rigorosamente os controis de temperatura de prequecemento e interpaso.

•  Verificación posterior á montaxe: unha vez completada a montaxe, mida de novo as dimensións xerais, os valores de curvatura e a rectitud lateral para garantir o cumprimento total dos códigos de enxeñería e dos debuxos de deseño.

4. Inspección de soldaduras e retoque de pintura anticorrosiva

•  Probas non destrutivas (NDT): realiza probas ultrasónicas (UT) ou probas radiográficas (RT) segundo as especificacións do deseño. Calquera soldadura non conforme debe ser completamente desbrozada, soldada de novo e probada de novo ata o 100% de cualificación.

•  Limpeza e repintado de soldaduras: lisa as xuntas soldadas, elimina a ferruxe, as escorias e as salpicaduras e aplica de inmediato a imprimación anticorrosiva e a capa superior para garantir un sistema de revestimento protector continuo e intacto.

•  Protección de superficies: protexe as superficies de contacto de fricción dos parafusos de alta resistencia, os buratos dos parafusos e as capas de pintura acabadas de salpicaduras de soldadura, contaminación de graxa/aceite e arañazos mecánicos.

5. Puntos de elevación e selección de aparellos

Regra de seguridade de elevación do núcleo: nunca cambie os puntos de elevación sen autorización, nunca mezcle aparellos que non coincidan e nunca someta os compoñentes a forzas inadecuadas.

•  Utiliza asas de elevación deseñadas: utiliza sempre asas de elevación deseñadas previamente e deseñadas de fábrica (ollos de almofada). Queda terminantemente prohibida a soldadura in situ ou a perforación de buratos non autorizados para puntos de elevación improvisados. Todas as soldaduras de patas de elevación deben someterse a inspección 100% NDT.

•  Cálculo da capacidade de aparello: selecciona cables de aceiro, grilletes e eslingas de elevación en función estritamente de cargas calculadas, incorporando factores de seguridade de carga dinámica. A sobrecarga está estrictamente prohibida.

•  Protectores de cantos: instala protectores de cantos (suavizantes/protectores de cantos) en todas as esquinas e bordos afiados dos membros de aceiro para evitar que os cables de arame se corten ou danen.

•  Reforzo temporal: engade puntais/membros de arriostramento temporais a seccións estruturalmente delgadas ou de paredes delgadas (como cerchas longas) para evitar torsións, pandeos ou deformacións locais durante o izado.

6. Proba de elevación de proba (nunca se debe omitir)

O ascensor de proba é a última barreira defensiva contra os accidentes de izado.

•  Levantar e flotar: levante suavemente o compoñente a 200-300 mm da plantilla de montaxe e manteña suspendida no aire durante 5 ou 10 minutos.

•  Inspección completa: inspeccione a fondo: as condicións de carga nos puntos de elevación, a deformación do aparello, a deflexión global e local dos membros, a estabilidade da grúa, o asentamento do chan baixo os estabilizadores e calquera interferencia ou enganche na plantilla.

•  Descenso inmediato en caso de anormalidade: se se observa algún ruído inusual, distorsión estrutural ou asentamento excesivo do chan, baixa o compoñente de novo sobre a plantilla inmediatamente. O izado formal só poderá proceder despois de que se aproben as accións correctoras.

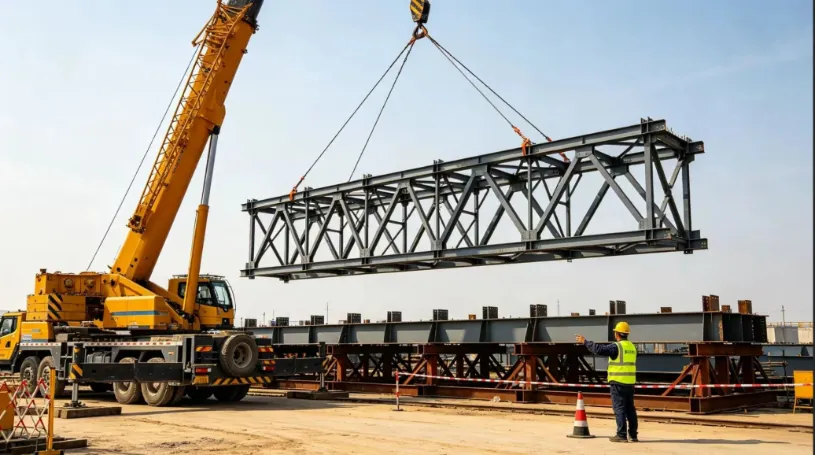

7. Izado, posicionamento e suxeición temporal de montaxe completa

•  Sinalización unificada dunha persoa: as operacións deben ser dirixidas por un único comandante de sinalización designado mediante sinais manuais e comandos de voz estandarizados. A sinalización de varias persoas e as operacións caóticas están terminantemente prohibidas.

•  Movementos suaves da guindastre: o izado, o xiro (balanceo) e o zarpazo (descarga da pluma) deben permanecer suaves e lentos durante todo o tempo. Evite paradas bruscas, xiros bruscos ou cargas de choque. O equipo de terra debe utilizar liñas de marca (cordas guía) para estabilizar a orientación do compoñente e evitar a colisión coas estruturas existentes.

•  Posicionamento e apoio temporal inmediato: unha vez asentado nos soportes permanentes, axusta con precisión os eixes da reixa, a elevación e a plomada vertical. Instale inmediatamente puntais de apoio provisionais e apriete os cables de suxeición.

•  Liña vermella de seguridade do núcleo: nunca solte o gancho da grúa ata queestrutura de aceiroforma un sistema estrutural estable e autoportante.

8. Obras permanentes de conexión e acabados

•  Primeiro o parafuso de alta resistencia: dá prioridade aos parafusos de alta resistencia. Siga estrictamente a secuencia de aperte en dúas etapas: "Aperte inicial → Aperte final de par". Marque cada parafuso con claridade despois do aperte final para evitar parafusos perdidos, soltos ou excesivamente apretados.

•  Soldadura de empalme in situ: realice soldaduras a tope e de empalme in situ en capas de varias pasadas e realice probas non destrutivas (NDT) de inmediato ao finalizar.

•  Remedición estrutural global: volve medir todas as dimensións xerais, elevacións e valores de deflexión. Unha vez certificado como conforme, desmonte con seguridade o aparello de elevación, os soportes temporais e a plantilla de montaxe do chan.

•  Reparación e entrega do revestimento: retoque todos os revestimentos anticorrosivos e ignífugos danados nas áreas afectadas para completar a instalación.

III. Precaucións críticas no lugar (principais trampas a evitar)

1. Puntos de Control de Calidade da Montaxe

•  Solid Jig Foundation: o chan debaixo da plantilla de montaxe debe estar firme, compactado e nivelado. Os traballos de montaxe están terminantemente prohibidos en solo brando ou encharcado de auga durante o tempo chuvioso para evitar asentamentos irregulares.

•  Control de precamber estrito: establece con precisión a precamber (curva ascendente intencionada) para membros de gran luz segundo os valores de deseño. Comprobe dúas veces as medidas antes e despois da montaxe para evitar a flacidez cara abaixo despois da erección.

•  Restricións de soldadura por tempo severo: cese inmediatamente a soldadura ao aire libre durante ventos fortes, choiva, neve ou temperaturas xeadas. Asegúrese de que as superficies de aceiro húmidas estean completamente secas con sopletes de calefacción antes de retomar a soldadura.

•  Protexa as superficies de fricción dos parafusos de alta resistencia: protexe estrictamente as superficies de fricción dos parafusos. Están terminantemente prohibidas a moenda, a contaminación por aceite ou as queimaduras por salpicaduras de soldadura, garantindo que o coeficiente de deslizamento cumpra os estándares de enxeñería.

2. Liñas vermellas de seguridade de elevación obrigatorias

•  Prohibicións meteorolóxicas: está terminantemente prohibido o izado durante ventos fortes de Forza 6 ou superior (velocidade do vento ≥ 10,8 m/s), néboa densa, choiva intensa ou cando a iluminación nocturna é inadecuada.

•  Soporte dos estabilizadores da guindastre: os estabilizadores da guindastre deben estar totalmente apoiados por placas de aceiro grosas de distribución de carga sobre un terreo sólido e verificado para evitar que o guindastre se vuelque ou atravese os estabilizadores.

•  Zona de exclusión de seguridade ríxida: establece unha barreira ríxida e unha zona de exclusión despexada dentro do radio de traballo da grúa. O persoal non autorizado ten estrictamente prohibido a entrada, o paso ou a permanencia na zona.

•  Inspección de aparello antes da quenda: inspecciona todos os equipos de elevación, ferraxes e cables antes de cada quenda de traballo. Substitúao inmediatamente se os fíos rotos, o desgaste excesivo ou as torceduras/deformacións superan os límites permitidos.

3. Riscos comúns e medidas preventivas

•  Deformación excesiva dos compoñentes: predefinir a curva de deseño, engadir puntais de reforzo temporais, seguir secuencias de soldadura simétricas e realizar comprobacións de carga de condicións de elevación completas.

•  Fallo de arranque de orejetas de elevación: realice un deseño estrutural especializado para orejetas de elevación, garantice a soldadura de penetración total cunha inspección 100 % NDT e prohíba estrictamente os puntos de elevación improvisados ​​non aprobados.

•  Asentamento ou inclinación do terreo da grúa: verifique e endureza o terreo con antelación, coloque placas de aceiro pesadas debaixo dos estabilizadores e controle o asentamento do terreo durante a elevación de proba.

•  Inestabilidade estrutural despois da colocación: instale de inmediato os cables de sujeción e os puntais de apoio temporais, aplicando estrictamente o principio: "Nunca solte o gancho da grúa antes de que a estrutura estea asegurada".

•  Parafuso de alta resistencia deficiente: protexe estrictamente as superficies de contacto de fricción, aplica procedementos de aperte de torque normalizados e inspecciona e marca de cor cada parafuso individual ao finalizar.

IV. Resumo

A lóxica de xestión básica demontaxe de estrutura de aceiro in situe o izado integral pódese resumir como: montaxe de precisión do terreo, control de ríxido da plantilla, cálculo rigoroso do izado, elevación suave e constante e nunca soltar o gancho antes de aseguralo.

Ao xestionar estritamente os catro piares críticos (calidade da plantilla, deformación da soldadura, condicións de carga de elevación e estabilidade estrutural temporal) pódense evitar os defectos de construción e accidentes de seguridade máis comúns, proporcionando unha solución segura, fiable e eficiente para a enxeñaría estrutural de aceiro de gran extensión.
