Supermercado Steel Frame Warehouse

O edificio do supermercado do almacén con estrutura de aceiro é unha forma de construción deseñada especialmente pola nosa fábrica chinesa de estruturas de aceiro para supermercados tipo almacén. Combina as características de enxeñería da "estrutura de marco de aceiro" e os requisitos funcionais dos "supermercados estilo almacén". A nosa tecnoloxía de construción de marcos de aceiro proporcionou solucións a moitos clientes en varios países e rexións. Somos un provedor e fabricante de estruturas de aceiro con máis de 20 anos de experiencia.

Estrutura do núcleo

Marco de aceiro

● Materiais principais: os principais compoñentes de carga, como columnas, vigas e cerchas do tellado, utilizan aceiro en forma de H laminado en quente, tubos de aceiro cadrados, etc.

● Método de conexión: os compoñentes son montados in situ mediante parafusos de alta resistencia, soldadura, etc.

● Estrutura do cerramento: os muros e cubertas exteriores adoitan empregar paneis sándwich ou chapas de aceiro perfilados en lugar dos tradicionais muros de ladrillo ou muros de formigón.

Función básica

Supermercado estilo almacén

● Altura libre alta: o primeiro andar dun supermercado tipo almacén de estrutura de aceiro adoita ter unha altura de 8-12 metros ou incluso superior. Usando estantes de alto nivel para o almacenamento vertical, maximizando a capacidade de inventario. As carretillas elevadoras poden moverse libremente entre os andeis para realizar operacións de reposición. Ofrece aos clientes unha experiencia de compra aberta e sen estrés.

● Circulación integrada: o interior do edificio adoita dividirse en zona frontal e zona traseira, sen tabiques duros entre elas. Os propios andeis altos son unidades de exhibición e almacenamento. Os clientes poden observar o proceso de reposición, mellorando a sensación de "gran cantidade, bo prezo" do almacén.

● Funcións complementarias: cómpre proxectar plataformas especiais de carga e un amplo aparcamento exterior.

Sistema estrutural

Os supermercados de almacén de marcos de aceiro adoptan principalmente os dous sistemas estruturais seguintes, ou unha combinación dos dous:

Caso do produto

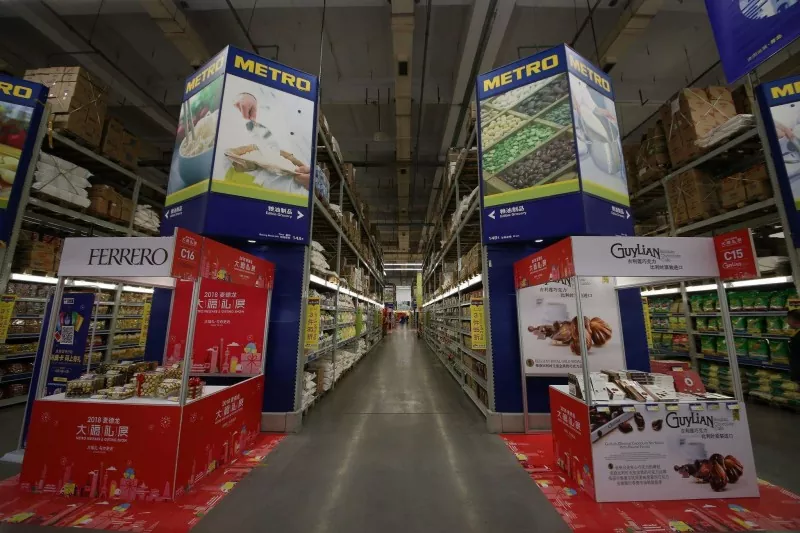

Metro (METRO) - O pioneiro dos supermercados alemáns de almacén de marcos de aceiro

● Sistema estrutural: estrutura de aceiro lixeiro de marco de portal, cunha luz que normalmente oscila entre os 24 e os 30 metros, e unha distancia entre columnas de 6 a 12 metros.

● Espazo interno: altura neta de 8 a 10 metros, os andeis de alto nivel chegan directamente ata uns 7 metros e as carretillas elevadoras poden funcionar libremente entre os andeis.

● Identificación do aspecto: a fachada exterior está composta maioritariamente por paneis sándwich metálicos de cor azul e branca, co logotipo "METRO" destacado na parede inclinada, e dispón dunha plataforma de carga (a mesma altura que a plataforma do camión).

● Piso: Piso de formigón de gran resistencia, cun espesor aproximado de 250 mm, e a superficie endurecida, capaz de soportar directamente carretillas elevadoras e palés totalmente cargados.

O proceso de fabricación completo do produto

O proceso de fabricación dun supermercado de almacén de marcos de aceiro rematado xeralmente inclúe os seguintes pasos:

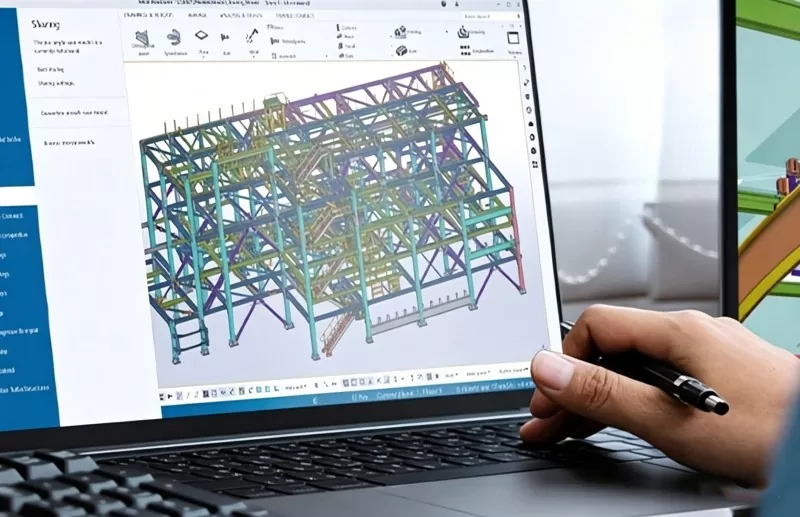

1. Afondamento do deseño

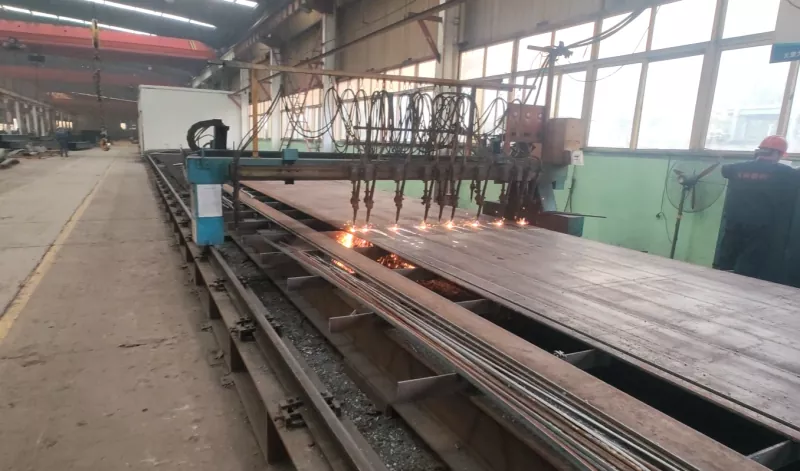

2. Corte e transformación

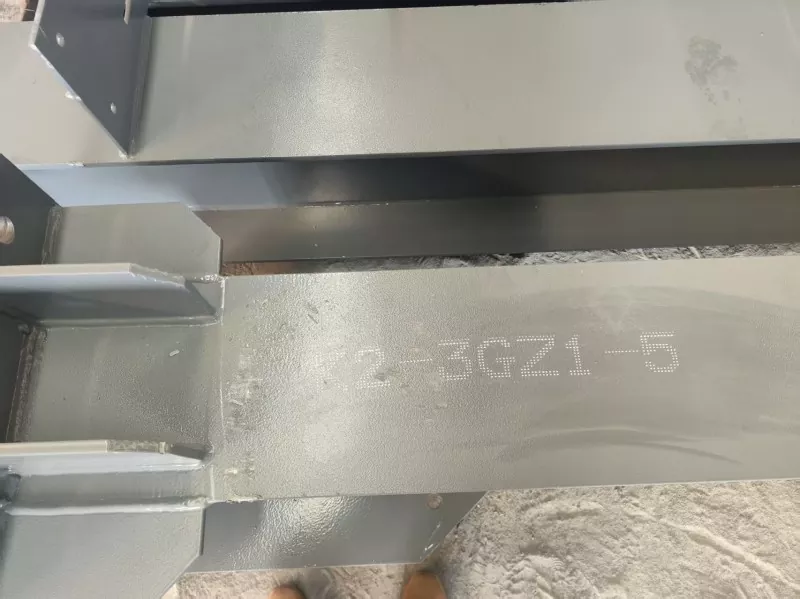

3. Impresión láser de números de compoñentes

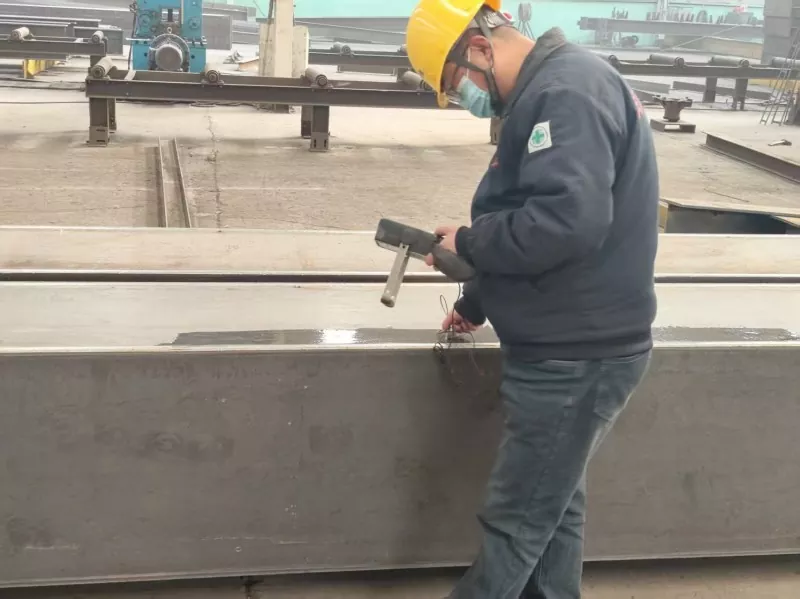

4. Inspección de Calidade

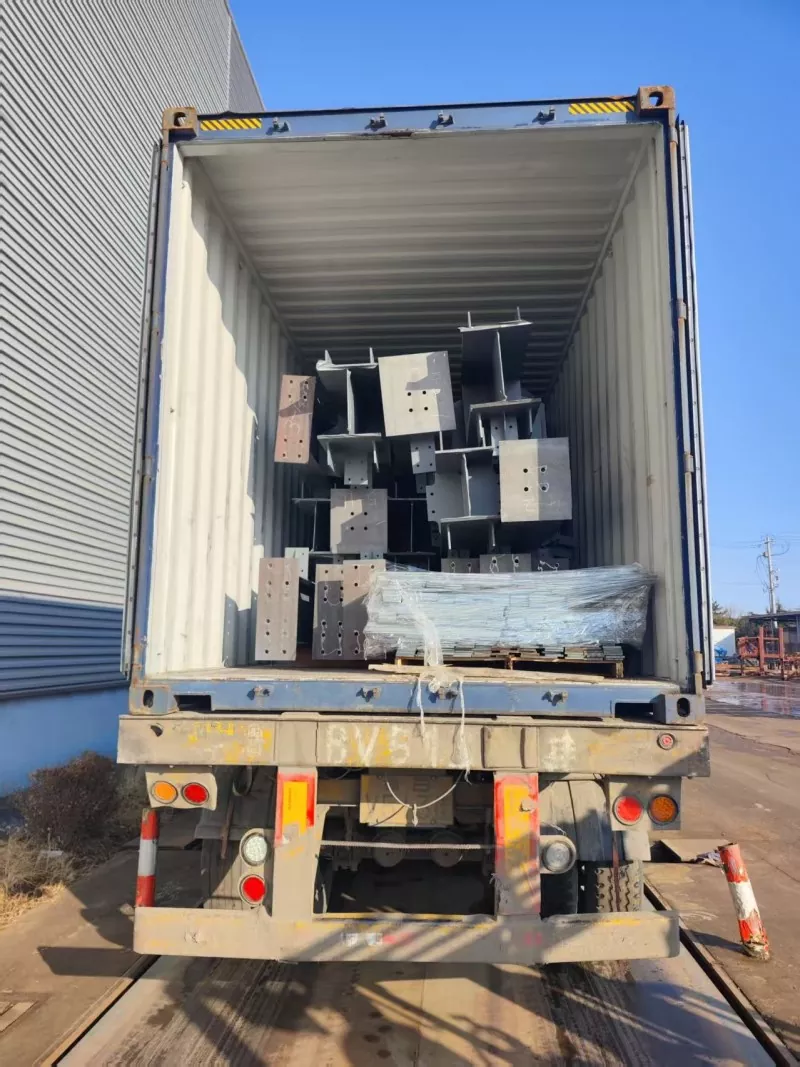

5. Embalaxe e envío

Suxestións de deseño de nodos clave

As columnas de aceiro son os principais compoñentes de carga dos supermercados de almacén de marcos de aceiro. As suxestións de deseño para columnas de aceiro inclúen os seguintes aspectos:

● Forma de sección: normalmente utilízase aceiro en forma de H soldado ou laminado en quente (serie de bridas anchas). Ás veces, utilízanse columnas en forma de caixa ou columnas de tubo redondo en áreas de carga pesada.

● Espazamento entre columnas: o espazamento entre columnas lonxitudinal (ao longo da dirección da lonxitude do supermercado) adoita ser de 6 a 12 metros, que se coordina co módulo de andel e co ancho do paso da carretilla elevadora.

● Base de columna: bases de columna de conexión na súa maioría ríxidas (conexións de parafusos de ancoraxe incrustadas ou expostas), que transfiren momentos de flexión e forzas axiais; precisan resistir as cargas do vento e as forzas horizontais das grúas (se as houbese).

● Tratamento especial: por debaixo de 1,5 a 2,0 metros do fondo da columna, adoita aplicarse o formigón externamente ou se configuran ángulos de protección anticolisión para evitar danos por impactos de carretillas elevadoras.
